DKP、STQL系列整流控制设备
特点:
DKP系列系列产品采用三线二相半整流方式。该系列产品具有线路简单、体积小、重量轻等特点,适合与MW5、MW22系列电磁铁配套使用。
型号说明
选型及注意事项
1、电磁铁的额定点压与整流控制设备的输出电压相符。
2、电磁铁的额定电流小于或等于整流控制设备的额定输出电流。
主要技术参数
主要参数 型 号 |
电源相数 |
输入交流电压 |
输出直流电压 |
额定输出电流 |
DKP-1 |
三相 |
380 |
220 |
20 |
DKP-3 |
三相 |
380 |
220 |
40 |
DKP-4 |
三相 |
380 |
220 |
100 |
DKP-1A |
三相 |
380 |
170~240 |
20 |
DKP-3A |
三相 |
380 |
170~240 |
40 |
DKP-4A |
三相 |
380 |
170~240 |
100 |
STQL系列整流控制设备简述:
该系列产品将三相交流电源由变压器降压后,再经桥式整流装置获得直流220伏电压。整个设备由自动空气开关、变压器、二相或三相桥式整流组件、直流接触器等主要部件组成。电路设置有短路、过电压等保护措施。当受控电磁铁容量大于19千瓦时,整流变压器外附;当受控电磁铁容量小于或等于4千瓦时,采用单相桥式整流方式。
技术参数:
主要参数 型号 |
电源相数 |
输入交流电压(V) |
输出直流电压(V) |
额定输出功率(KW) |
STML-3E |
二相 |
380 |
110 |
3 |
STML-4E |
二相 |
380 |
220 |
4 |
STQL-7E |
三相 |
380 |
220 |
7 |
STQL-9E |
三相 |
380 |
220 |
9 |
STQL-14E |
三相 |
380 |
220 |
14 |
STQL-19E |
三相 |
380 |
220 |
19 |
STQL-25E |
三相 |
380 |
220 |
25 |
STQL-32E |
三相 |
380 |
220 |
32 |
STQL-38E |
三相 |
380 |
220 |
38 |
STQL-45E |
三相 |
380 |
220 |
45 |
选型及注意事项:
1、电磁铁的额定电压与流控制设备的输出电压相符。
2、电磁铁的额定功率应小于或等于整流控制设备的额定输出功率。
3、整流控制设备在周围环境温度超过40℃时,请用户订货时特别声明。

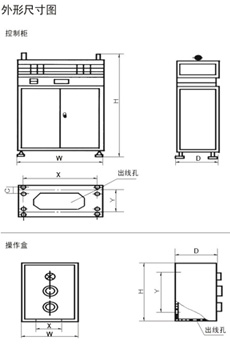

4、户外式整流控制设备外形和安装尺寸另行提供。
5、3E以下为110V,如需3E以下时请用户订货时特别声明。
DKP系列是我厂自行设计的产品,本系列产品采用三线二相半整流方式。该系列产品具有线路简单、体积小、重量轻等特点,适合与MW5、MW22系列电磁铁配套使用。
